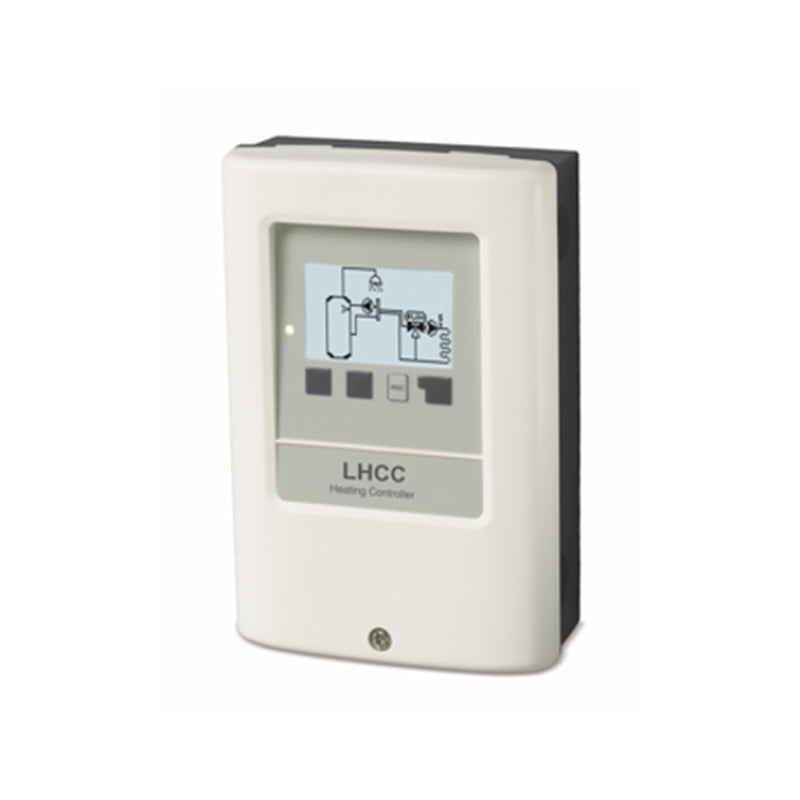

Le LHCC règle la courbe de chauffage en fonction de la température extérieure. Il est muni de 4 relais de sorite, de 6 entrées de sondes , 2 signaux de sortie PWM ou 0..10V, 1 alimentation de 24V et une connexion CAN bus

Il peut être livré seul ou avec 2 sondes - départ circuits de chauffage et 1 sonde extérieure.

    Détails du produit

Avec sa sonde extérieure climatique le LHCC peut piloter les systèmes suivants :

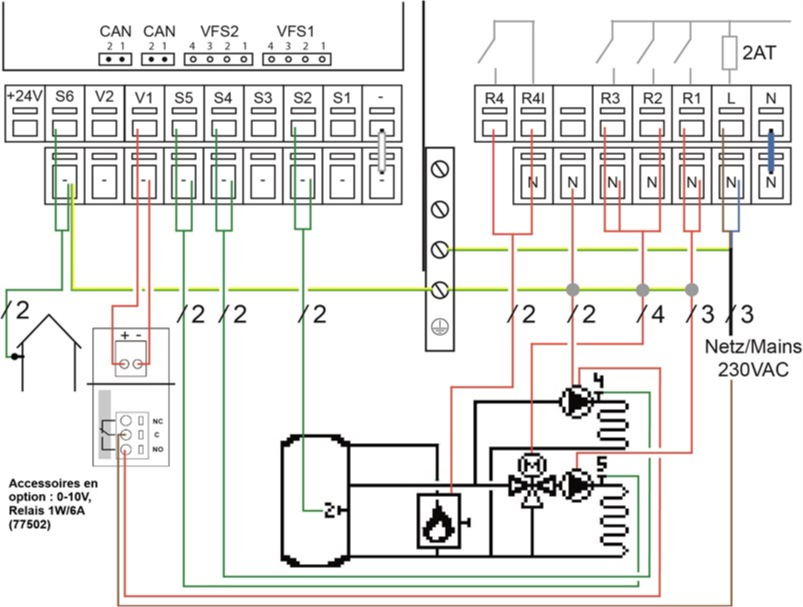

Le manuel que vous pouvez télécharger par ce lien https://www.sorel.de/shared-files/69156/?LHCC_24V_fr.pdf

 comporte le câblage complet de tous les schémas ci-dessus(voir image ci-dessous).

Caractéristiques importantes du LHCC :

• Affichage de graphiques et de textes sur écran illuminé
• Appel direct des valeurs de mesure du moment
• Evaluation et contrôle de l'installation par graphique statistique
• Menus de réglage avec explications claires
•  Verrouillage des menus pour éviter tout déréglage abusif
• Reset de programmation antérieure ou retour réglages d'usine

Valeurs électriques :

• Tension : 100 – 240VAC, 50 – 60 Hz
• Puissance absorbée / Arrêt : 05 – 2.5 W / 0,5 W
• Ampérage utile total : 2A
• Ampérage par relais : 460VA
• Fusible intern : 1 fusible 2A retardé 250 V
• Classe de protection : IP40
• Niveau de protection / surtension : II / II

Autres caractéristiques et dimensions

• Construction du boîtier : 2 parties, matière synthétique ABS (plastique)
• Modes de montage : mural, en option intégré dans une armoire
• Dimensions extérieures : 163 mm x 110 mm x 52 mm
• Dimensions intérieures : 157 mm x 106 mm x 31 mm
• Affichage : écran entièrement graphique 128 x 64 point
• Diode illuminé : multicolore
• Horloge en temps réel : RTC avec réserve 24h par batterie
• Utilisation : 4 boutons poussoir

Fonctions supplémentaires sur les relais libres :

• Thermostat
• Préchauffage chaudière à bois
• Chaudière à combustible solide
• Free Cooling
• Déshumidificateur
• Messages d’erreur
• Suivi de pression
• Fonctionnement parallèle avec R1
• Fonctionnement parallèle avec R2
• Marche continue
• Circuit de chauffage ½
• Solaire
• Chaudière
• Compresseur
• Pompe chaudière
• Position du relais
• Valve ECS
• Vanne de refroidissement
• Circulation
• Electro chauffage
• Mélangeur RFI
• Dissipation
• Interrupteur saisonnier
