Description

Régulateur solaire thermique universel avec sonde extérieure pour systèmes combinés

En savoir plus

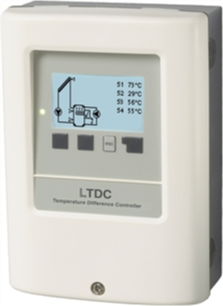

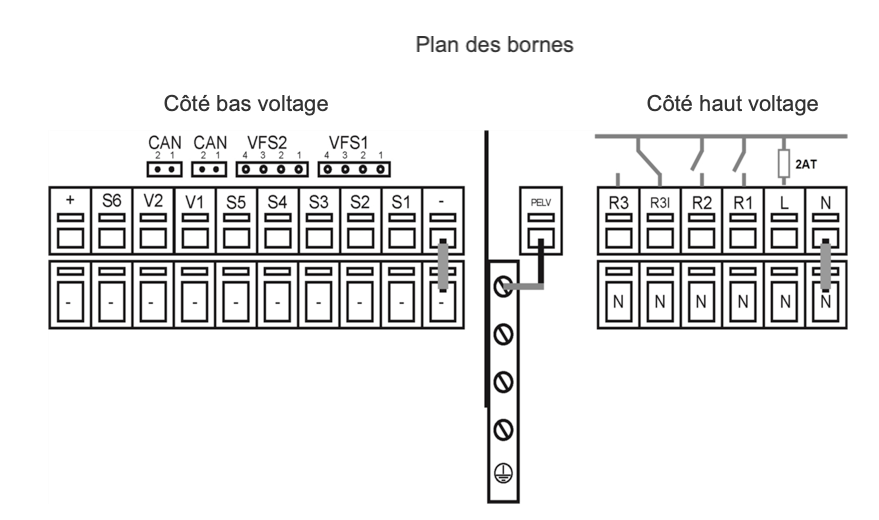

Le LTDC est muni de de trois relais de sortie et un relais libre de potentiel, 6 bornes pour les sondes PT 1000 et deux  bornes pour le pilotage des pompes HE en 0..10V ou PWM.

Avec sa sonde extérieure climatique la régulation de Régulateur différentiel température LTDC offre une utilisation optimale avec contrôle précis de tous les paramètres de votre système solaire ou de chauffage avec un réglage simple et clair. Chaque bouton montre sur écran la commande activée avec explication en quelques mots-clé. Au menu "Evaluations et réglages" vous trouverez à côté ds titres des explications réalisations graphiques.

Le LTDC convient pour les applications suivantes :

            Solaire avec ballon                              Solaire avec piscine

                Chaudière avec ballon                    Transvasement



 Préchauffage chaudière bois                                      Thermostat

             Delta T universel                              Vanne de fermeture



      Solaire piscine et échangeur             Solaire avecthetrmostat



      Solaire avec ballon à 2 zones      Solaire avec circuit de chauffage

             Solaire avec by-pass             Solaire avec échangeur de chaleur

            Solaire avec 2 capteurs           Solaire avec 2 capteurs et 2 pompes





Solaire avec 2 ballons et mélangeur    Solaires avec 2 ballons et 2 pompes



Solaire avec transvasement ballons          Solaire avec piscine et échangeur

Solaire avec thermostat et mélangeur           Solaire avec chaudière bois

        Solaire et refroidir capteurs 1              Solaire et refroidir capteurs 2

       Solaire avec refroidir capteurs 3  Solaire avec échangeur, ballons 2 zones,mélangeur

Solaire, échangeur,2 ballons, mélangeur      Solaire,piscine,ballon,échangeur

Solaire,ballon,chaudière bois et S4                                     2 solaires

         Solaire,thermostat,échangeur       Solaire,thermostat,retour augmenter débit

Solaire,2 capteurs,2 ballons, mélangeur    Solaire,2 capteurs,2 ballons,2 pompes



      Solaire,pisicne,ballon,échangeur             Solaire avec 3 ballons et 3 pompes

    Solaire, 3 ballons et 3 mélangeurs             Solaire avec échangeur de chaleur

Solaire,échange,ballons 2 zôn.,mélangeur Solaire,échangeur,2 ballons,mélangeur

Solaire,2 capteurs, échangeur,pompe      Solaire,2 capteurs, échangeur, 2 pompes

Il faudra que vous adaptiez votre installation à un de ces schémas et vous pouvez toujours nous contacter à ce sujet.Par ailleurs vous pouvez télécharger le manuel du LHCC en cliquant sur ce lien :

https://www.sorel.de/shared-files/69156/?LHCC_24V_fr.pdf
