Description

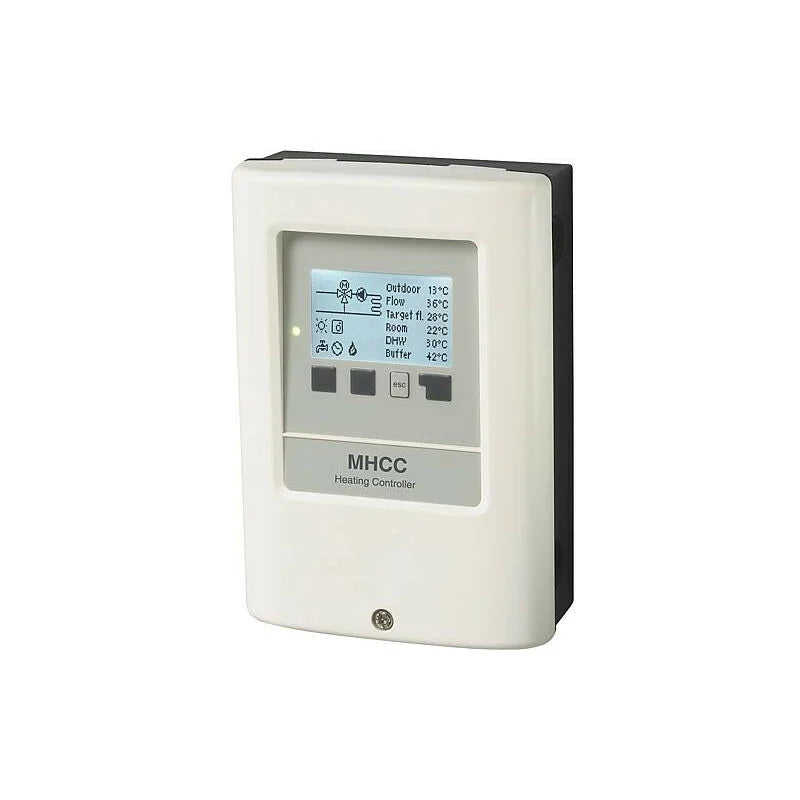

Le MHCC règle la courbe de chauffage en fonction de la température extérieure. Il est muni de 3 relais de sortie, de 3 entrées de sondes, 1 signal de sortie PWM ou 0..10V, 1 alimentation de 24V et une connexion CAN bus.

En savoir plus

Avec sa sonde extérieure climatique le MHCC peut piloter les systèmes suivants :

Circuit de chauffage mélangé      Circuit de chauffage mélangé                                                                                                 et demande de chaleur

Vous pouvez charger me manuel en cliquant sur ce lien :

 :https://www.sorel.de/shared-files/69145/?MHCC_24V_fr.pdf

Ce manuel contient  le câblage complet des schémas ci-dessus.

Caractéristiques importantes du MHCC :

• Affichage de graphiques et de textes sur écran illuminé
• Appel direct des valeurs de mesure du moment
• Evaluation et contrôle de l'installation par graphique statistique
• Menus de réglage avec explications claires
•  Verrouillage des menus pour éviter tout déréglage abusif
• Reset de programmation antérieure ou retour réglages d'usin

Valeurs électriques

• Tension : 230 VAC +/- 10%, 50 – 60 Hz
• Puissance absorbée / Arrêt : 0,5 W – 2,3 W/ 0,5 W
• Ampérage utile total : 460 VA
• Ampérage par relais : 460 VA pour 1 phase / 185W pour 3 phases
• Fusible interne : 2 A retardé 250 V
• Classe de protection : IP40
• Classe de protection : II
• Catégorie de surtension : II
• Catégorie de degré de pollution : II

Autres caractéristiques et dimensions

• Construction du boîtier : 2 parties, matière synthétique ABS (plastique)
• Modes de montage : mural, en option intégré dans une armoire
• Dimensions extérieures : 163 mm x 110 mm x 52 mm
• Dimensions intérieures : 157 mm x 106 mm x 31 mm
• Affichage : écran entièrement graphique 128 x 64 points
• Diode illuminée : multicolore
• Horloge en temps réel : RTC avec réserve 24 h par batterie
• Utilisation : 4 boutons poussoir

Autres fonctions spécifique :

• Calibrage des sondes
• Mise en service
• Réglage d’usine
• Vannes mélangeuses
• Thermostat d’ambiance
• Mode « économie d’énergie »
• Réseau

Option :

• 2 Pt1000 TR/S2 et TA55
• 3 Pt1000 TT/S4, TR/S2 et TA55
• 3 Pt1000 TT/S4, TR/S2 et TA55 et relais externe 1W 6A
