Après le choix du schéma, vous retrouverez les plans de raccordement dans le manuel XHCC que vous pouvez télécharger :

https://www.sorel.de/shared-files/69170/?XHCC_S62_fr.pdf

Valeurs électriques :

• Tension : 100 – 240VAC, 50 – 60 Hz
• Puissance absorbée / Arrêt : 0,5 W – 8 W / 460W pour 3 phases
• Ampérage utile total : 460VA pour 1 phase / 460W pour 3 phases
• Ampérage relais : 460VA pour 1 phase / 185W pour 3 phases
• Fusible interne : 2 A retardé 250 W
• Classe de protection : IP40
• Classe de protection : II
• Catégorie de protection : II
• Catégorie de degré de pollution : II

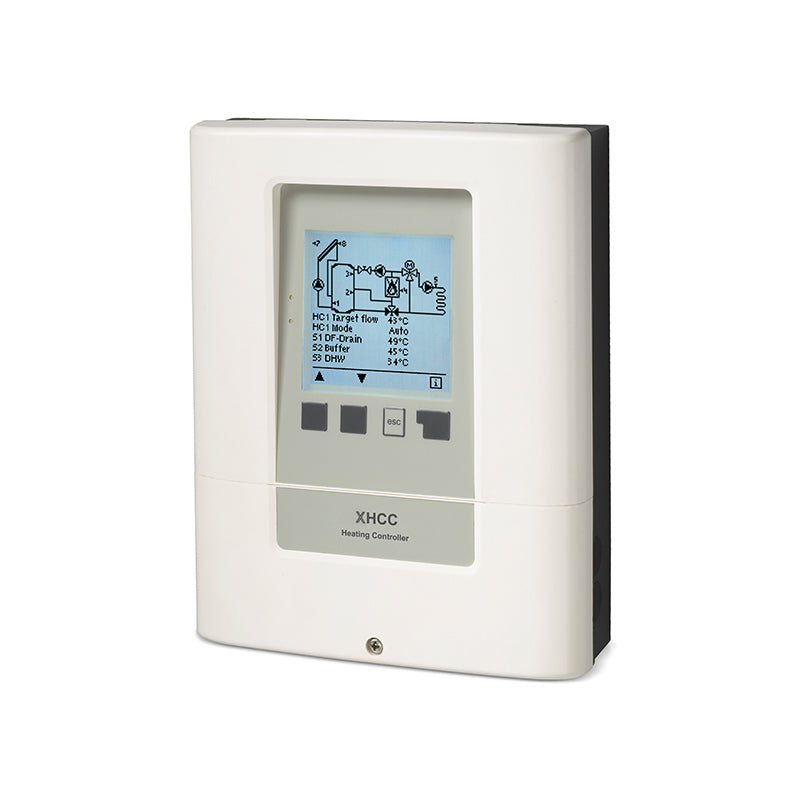

Autres caractéristiques et dimensions

• Construction du boîtier : 3 parties, matière synthétique ABS (plastique)
• Modes de montage : mural, en option intégré dans une armoire
• Dimensions extérieures : 220 mm x 180 mm x 53 mm
• Dimensions intérieures : 157 mm x 106 mm x 31 mm
• Affichage : écran entièrement graphique 128 x 128 points
• Horloge : RTC avec réserve 24 h par batterie
• Utilisation : 4 boutons poussoir

Fonctions spécifiques :

• Choix du programme
• Réglages des pompes
• Réglage de la vitesse
• Calibrage des sondes
• Fonctions de relais
• Quantité de chaleur produite
• Mise en service
• Carte SD
• Réglage d’usine
• Thermostat d’ambiance
• Mode « économie d’énergie »
• Unité de température
• Réseau
• Datalogger(passerelle internet)
• Ballon combiné avec un circuit de chauffage mixte avec un système solaire et chauffage supplémentaire
• Ballon combiné avec un circuit de chauffage mixte avec un chauffage supplémentaire et pompe de chaleur air/eau ou eau/eau
• Ballon combiné avec un circuit de chauffage mixte avec chauffage supplémentaire et pompe de chaleur air/eau ou eau/eau
• Système standard XHCC : Ballon et ballon d’eau chaude avec solaire, pompe à chaleur et circuit de chauffage et de refroidissement prolongé par deux LHCC et deux °CALEON Clima pour deux circuits de chauffage et de climatisation supplémentaires
• Système standard XHCC : Ballon et ballon d’eau chaude avec solaire, pompe à chaleur et circuit de chauffage et de refroidissement prolongé par 1 LHCC et 1 °CALEON Clima pour deux circuits de chauffage et de climatisations supplémentaires

Option avec CALEON smart :

Thermostat d’ambiance avec écran tactile à utiliser avec et raccorder aux régulateurs XHCC par CAN bus.

Versions disponibles :

°Caleon Smart et °Caleon smart CLIMA si la source de chaleur est une pompe à chaleur réversible. Thermostats d’ambiance équipés d’un chip Wifi pour pilotage à distance par smartphone et °Caleon smart CLIMA, si la source de chaleur est une pompe à chaleur réversible.

Les °CALEON Smart et °CALEON smart CLIMA, thermostat d’ambiance se distinguent de tout autre thermostat, car leur alimentation électrique est assurée en 24V  par le XHCC.. Avec leur écran tactile, l’utilisateur a le choix à trois plages de réglage : normal, confort ou éco. Pour les vacances, on choisit l’intervalle et le °Caleon met tout à l’arrêt sauf la protection antigel. En installant plusieurs °Caleon smart, l’utilisateur pourra régler la température par pièce individuelle.

Caractéristiques importantes du °Caleon smart ou °Caleon smart Clima

• Choix de la pièce avec plusieurs zones de chauffage
• Possibilité d’adapter les modes de fonctionnement et la température
• Aperçu des températures et de l’humidité
• Calibrage des sondes, location et mise en service dans le menu expert °CALEON
• Réglage des heures de fonctionnement

Valeurs électriques :

• Tension : 12-24VDC +/- 10%
• Puissance absorbée : 0,5W-1,0 W
• Catégorie d’isolation : IP20
• Niveau de protection / surtension : III / II

Autres caractéristiques et dimensions

• Construction du boitier : 2 parties, matière synthétique ABS (plastique)
• Modes de montage : Installation murale avec / sans prise murale
• Dimensions : 75 mm x 86 mm x 45 mm
• Matière façade : Verre
• Affichage : Écran couleurs avec 240 x 320 points
• Taille écran : 2,8 pouces (7cm) en diagonale
• Horloge : RTC avec réserve 24h par batterie
• Utilisation : Guide utilisateur intuitif
